Todo taller de mecanizado se encuentra con piezas que las herramientas de catálogo no resuelven bien: un perfil que nada en stock reproduce, una aleación dura que desgasta las fresas demasiado rápido o un único elemento que exige cuatro cambios de herramienta. Una herramienta de corte a medida resuelve estos problemas porque se diseña en torno al trabajo, no al catálogo. Esta guía explica qué son las herramientas CNC a medida, los principales tipos de herramientas de corte especiales (desde una fresa a medida hasta una broca combinada), las ventajas de las herramientas de metal duro a medida y cuándo compensa el utillaje a medida.
¿Qué es una herramienta de corte a medida?
Una herramienta de corte a medida es una herramienta CNC diseñada y fabricada para una aplicación de mecanizado concreta, en lugar de elegirse de un catálogo estándar. Su geometría, dimensiones, sustrato y recubrimiento se definen en función del elemento que se va a mecanizar, el material de la pieza, la configuración de la máquina y la tolerancia exigida. El objetivo es mecanizar el elemento con más precisión, más rápido o en menos operaciones de lo que permiten las herramientas estándar.
Las fresas, brocas, escariadores y machos de roscar estándar resuelven bien la mayoría de los mecanizados habituales. El utillaje a medida se justifica cuando un trabajo supera sus límites, como en contornos complejos de piezas aeroespaciales, agujeros con tolerancias estrechas en componentes médicos o elementos repetitivos en la producción de automoción de gran volumen.

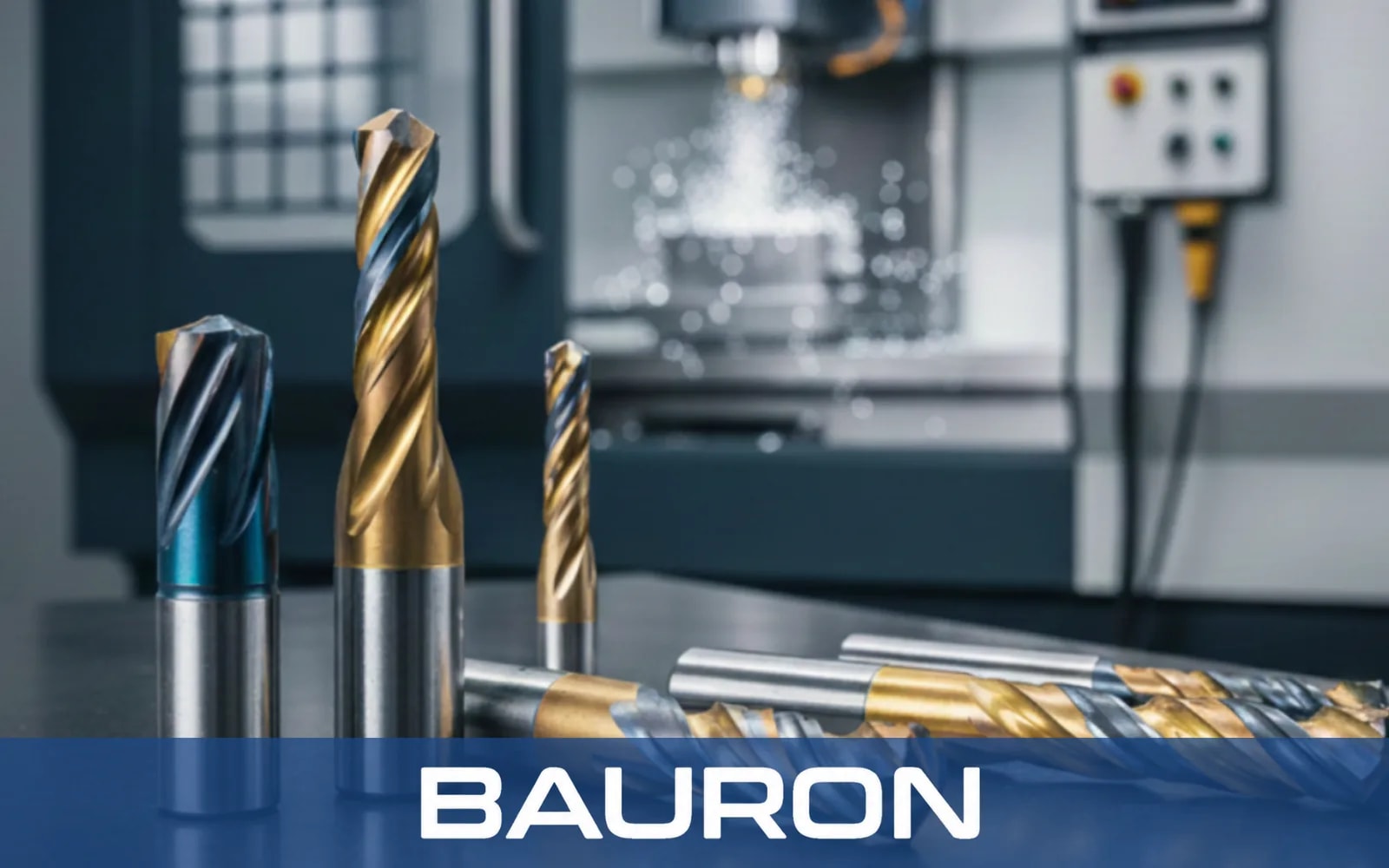

La mayoría de las herramientas de corte a medida se rectifican en metal duro integral por su dureza y resistencia al desgaste. Después se les aplica un recubrimiento PVD, como AlTiN, DLC o nACo, adaptado al material que se mecaniza.

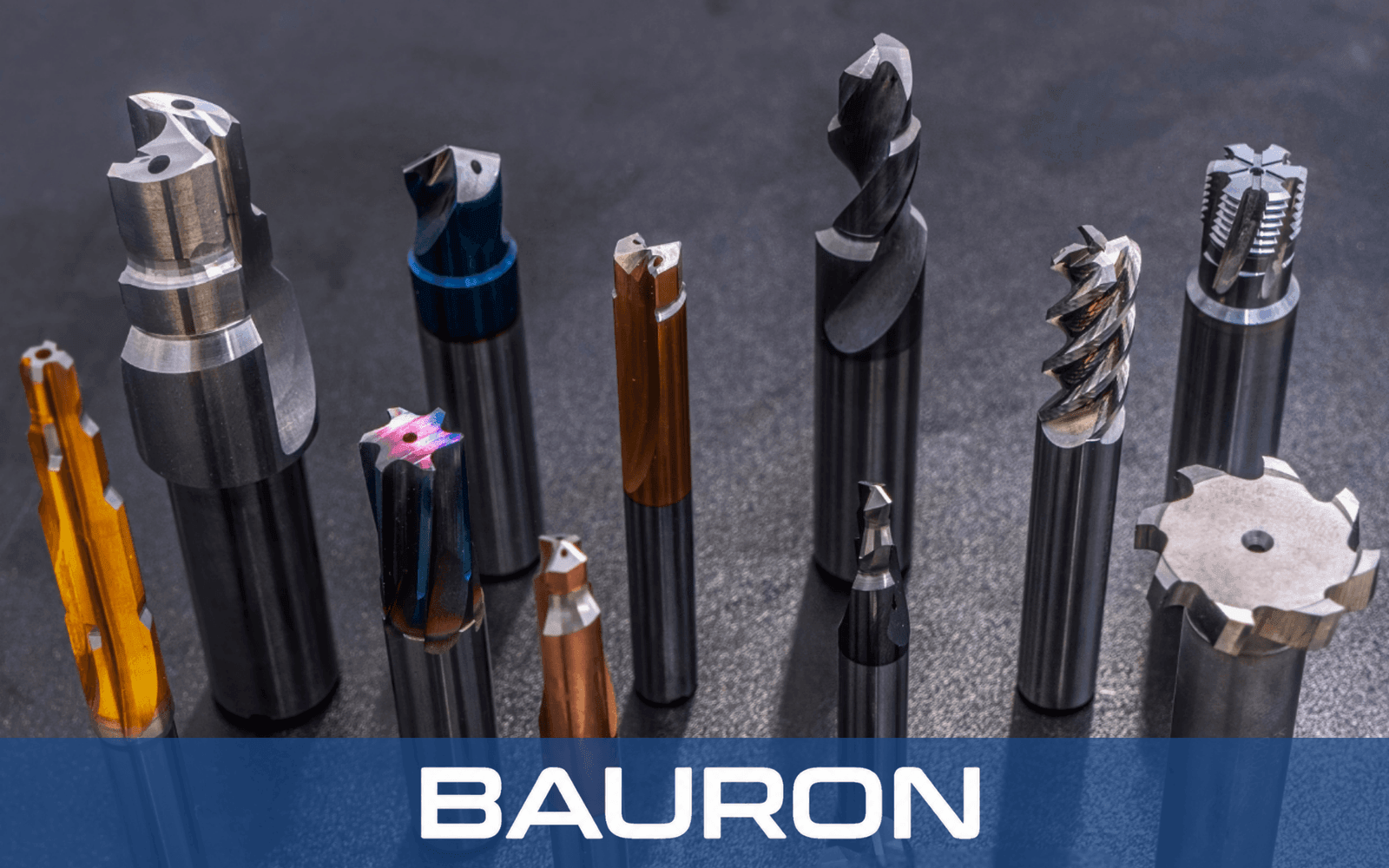

Tipos de herramientas de corte a medida
Las herramientas de corte a medida adoptan varias formas habituales, cada una pensada para resolver un problema de mecanizado distinto:
- Fresa a medida: Diámetro, alcance, alivio de cuello, número de filos, ángulo de hélice o radio de esquina especiales para cajeras profundas, paredes delgadas y montajes propensos al chatter.
- Herramientas de forma: Mecanizan un perfil completo, como un radio, una ranura o un contorno, en una sola pasada.

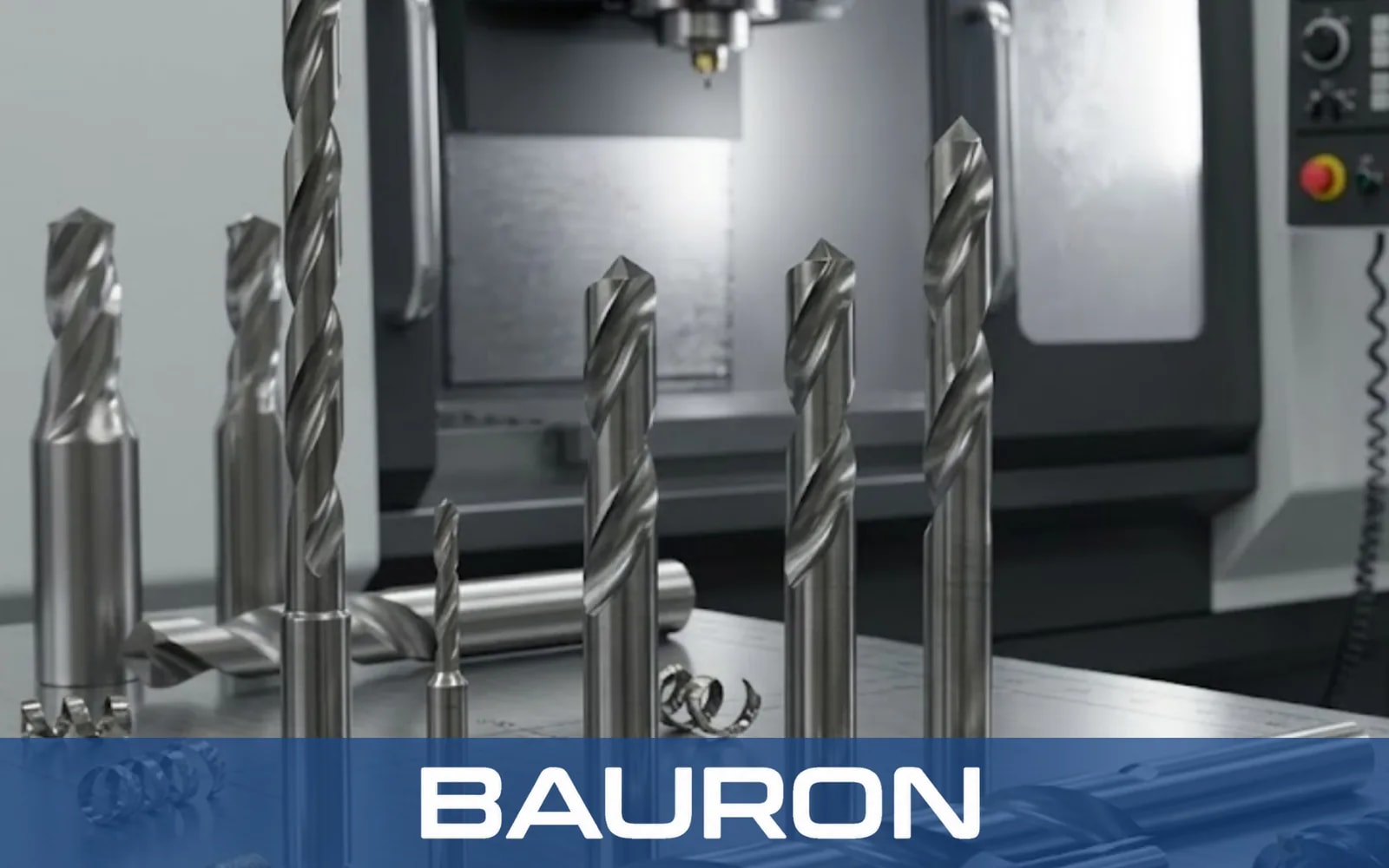

- Brocas escalonadas: Dos o más diámetros en una sola operación para avellanados cilíndricos y agujeros escalonados.

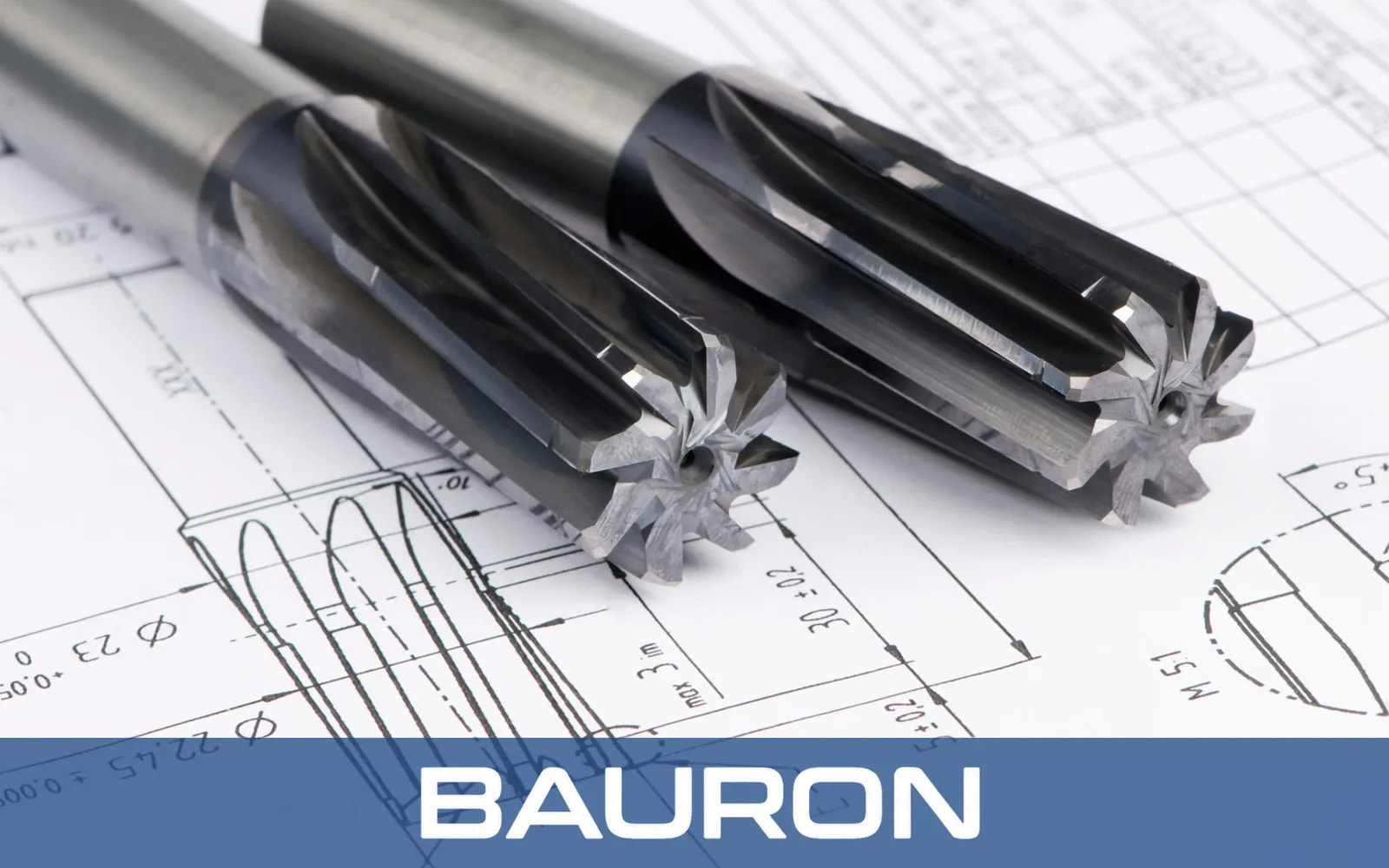

- Escariadores a medida: Acaban agujeros con diámetros no estándar o tolerancias estrechas como H7.
- Machos de roscar a medida: Producen pasos, perfiles o tamaños de rosca especiales en versiones de corte o de laminación.
- Fresas de perfil especial: Mecanizan colas de milano, ranuras en T, destalonados y otras formas a las que las herramientas estándar no llegan.
Ventajas del utillaje a medida y cuándo utilizarlo
La herramienta de corte a medida adecuada mejora algo más que una sola operación. Puede aumentar la productividad, la calidad y la uniformidad en toda una serie de producción.
Principales ventajas de las herramientas CNC a medida:
- Menos operaciones y cambios de herramienta: Una herramienta hace el trabajo de varias, lo que reduce los tiempos muertos del husillo y los errores de posicionamiento.
- Tiempos de ciclo más cortos: Mecanizar un elemento en una sola pasada ahorra tiempo en cada pieza, y el ahorro se multiplica a lo largo de la serie.
- Dimensiones uniformes: El control de calidad es más sencillo: cuando una sola herramienta forma todo el elemento, sus dimensiones se mantienen iguales de una pieza a otra.
- Mayor vida útil en materiales duros: Una geometría y unos recubrimientos especializados controlan el calor, el desgaste y la evacuación de la viruta en titanio, Inconel y acero templado.
- Mejor acabado superficial: Un diseño de flautas y un ángulo de hélice optimizados reducen las vibraciones y el chatter.
- Menor coste por pieza: El tiempo de máquina ahorrado y la reducción de piezas rechazadas suelen compensar el mayor precio de la herramienta.
Herramientas de corte a medida frente a estándar
| Criterio | Herramienta de corte estándar | Herramienta de corte a medida |
|---|---|---|
| Base del diseño | Uso general en muchas piezas | Un elemento concreto de la pieza |
| Geometría | Tamaños y perfiles de catálogo | Cualquier diámetro, longitud, escalón o perfil |
| Disponibilidad | Normalmente en stock | Fabricada bajo pedido |
| Precio por herramienta | Más bajo | Más alto |
| Coste por pieza | Puede aumentar con operaciones adicionales | A menudo menor en producción repetitiva |
| Ideal para | Elementos habituales y prototipos | Elementos complejos, materiales duros, trabajos repetitivos |
¿Cuándo conviene usar una herramienta de corte a medida?
Plantéese el utillaje a medida en estos casos:
- Un elemento necesita tres o más herramientas estándar para terminarse.
- El trabajo se repite a menudo o se produce en grandes volúmenes.
- La pieza tiene un perfil, un escalón o un destalonado que ninguna herramienta de catálogo reproduce.
- Las herramientas estándar se desgastan rápidamente en su material.
- Se enfrenta al mismo problema de chatter, acabado o deriva dimensional en cada serie.
Las herramientas estándar siguen siendo la mejor opción para prototipos con diseños cambiantes, series muy cortas y elementos habituales que ya cumplen los objetivos de tolerancia y tiempo de ciclo.
¿Cuándo conviene usar una herramienta de corte estándar?
Una herramienta a medida no siempre es la respuesta correcta. Las herramientas de corte estándar suelen ser la mejor opción en estos casos:
- La pieza es un prototipo o su diseño aún está cambiando.
- Se trata de una pieza única o de una serie muy corta que no permite amortizar el coste de diseño ni el plazo de entrega.
- El elemento es genérico, como un agujero, una ranura o una cajera estándar.
- Una herramienta estándar ya cumple sus objetivos de tolerancia, acabado y tiempo de ciclo.
- Necesita la herramienta de inmediato y no puede esperar a un diseño fabricado bajo pedido.

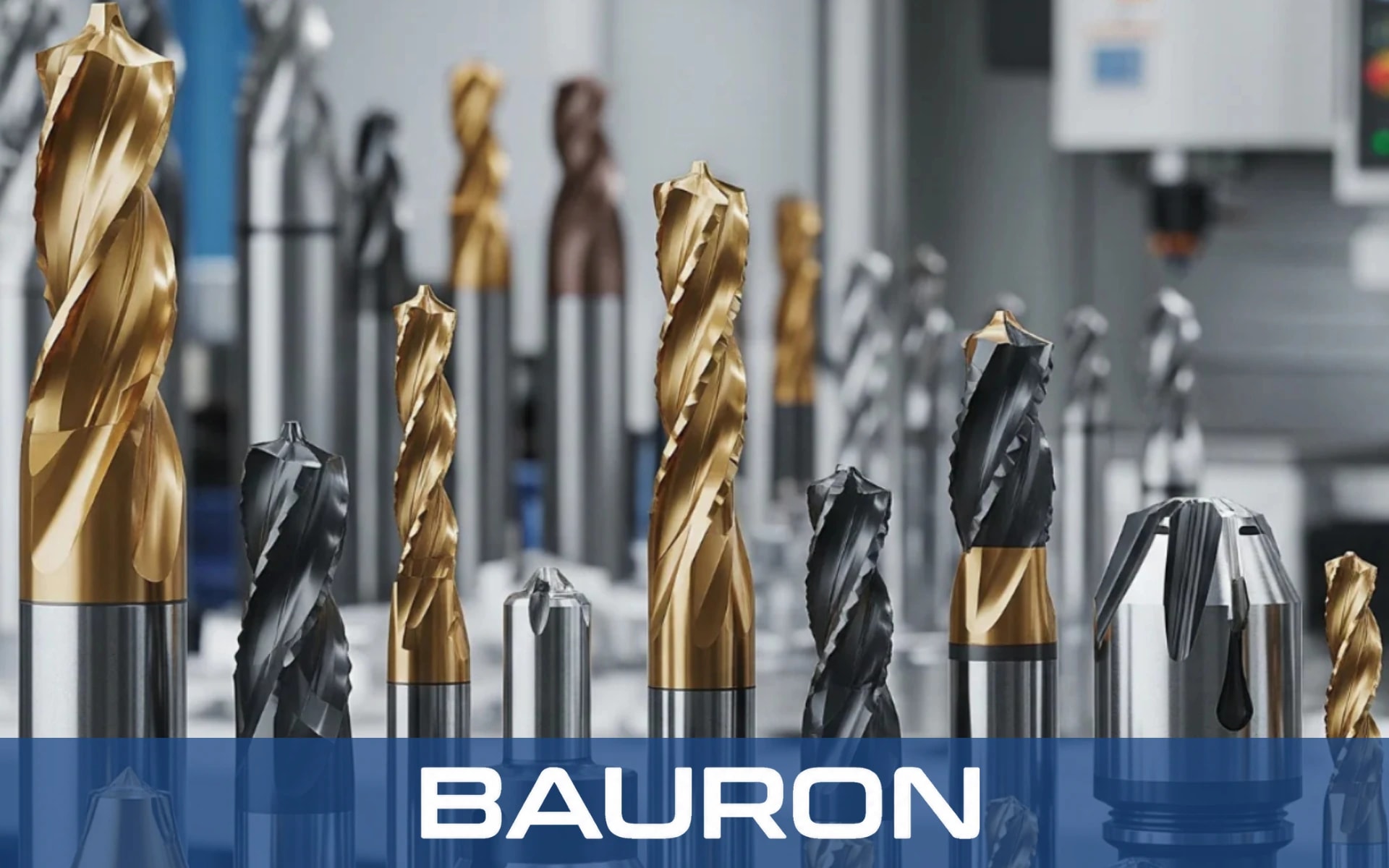

Cómo fabrica Bauron las herramientas de metal duro a medida
Bauron convierte su plano en una herramienta lista para producción en cinco pasos:
- Revisión del planoNuestros ingenieros revisan sus archivos STEP, DXF o PDF para determinar la viabilidad.
- Geometría y metalurgiaEl sustrato de metal duro, el ángulo de hélice y el recubrimiento PVD se optimizan para su material y su máquina.
- Rectificado de precisiónLas herramientas se rectifican en centros de rectificado CNC multieje con medición en proceso.
- Inspección y certificaciónCada herramienta se inspecciona ópticamente y con CMM, con informes de ensayo de materiales, certificado de conformidad y trazabilidad completa.
- Soporte de aplicaciónNuestros ingenieros ayudan a optimizar avances y velocidades, revisan las trayectorias CAM y resuelven problemas de chatter.
Bauron cuenta con la certificación ISO 9001:2015, no exige cantidad mínima de pedido y atiende desde herramientas prototipo unitarias hasta producción de gran volumen.
Consiga la herramienta de corte a medida adecuada para su aplicación
Una herramienta de corte a medida es la opción inteligente cuando las herramientas estándar añaden operaciones, se desgastan demasiado rápido o no mantienen su tolerancia. Desde una fresa a medida hasta una broca combinada o un macho para roscas especiales, las herramientas CNC a medida diseñadas para el trabajo pueden acortar los tiempos de ciclo, mejorar la uniformidad y reducir su coste por pieza. Para prototipos y elementos habituales, las herramientas estándar siguen teniendo sentido, y el socio adecuado le dirá cuál necesita.
¿Tiene un elemento que las herramientas estándar no pueden resolver? Envíe el plano de su pieza a los ingenieros de Bauron para una revisión de viabilidad y un presupuesto de utillaje a medida. Solicite un presupuesto o consulte a un ingeniero hoy mismo para empezar.
