Esta guía técnica detalla los principios fundamentales del diseño de herramientas de corte para fresas, la selección de geometría de canales y la ingeniería de herramientas a medida para herramientas de fresado CNC de alto rendimiento.
Optimizar el diseño de la fresa es fundamental para una evacuación estable de virutas, acabados superficiales superiores y máxima longevidad de la herramienta en diversos materiales de piezas. Las herramientas de fresado CNC modernas deben equilibrar la resistencia del filo de corte con el espacio de evacuación de viruta, la rigidez del núcleo y la gestión del calor. Comprender cómo interactúan las variables de geometría permite a ingenieros y operarios seleccionar o diseñar fresas de mango para configuraciones de mecanizado específicas.
Los ángulos de hélice altos de 45° a 60° ofrecen cortes suaves y cizallantes con altos acabados superficiales en metales dúctiles como el aluminio. Los ángulos de hélice estándar de 30° a 35° maximizan la resistencia del filo para fresado de acero y fundición.
Las herramientas de dos y tres canales proporcionan amplias cavidades de viruta para materiales blandos. Los diseños de cuatro a múltiples canales aumentan la rigidez del núcleo y los avances al perfilar aleaciones duras.
Los ángulos de desprendimiento positivos reducen las fuerzas de corte y la generación de calor. Las guías de incidencia primaria y secundaria protegen el labio de corte contra el desgaste por fricción y la deflexión.
Los perfiles cuadrados, de radio y de punta esférica sirven para diferentes operaciones. Los radios de esquina refuerzan la punta vulnerable del cortador contra el desconchado, mientras que las fresas de punta esférica permiten el contorneado orgánico 3D.
Las vibraciones armónicas y las trepidaciones degradan la calidad superficial de la pieza y los filos de corte. El diseño moderno de herramientas de fresado emplea características geométricas que interrumpen las frecuencias armónicas durante los cortes a alta velocidad.
El espaciado angular desigual entre canales rompe los impactos de corte repetitivos y suprime las vibraciones armónicas.
La variación del ángulo de hélice a lo largo de la longitud del canal interrumpe la retroalimentación de frecuencia resonante, permitiendo mayores profundidades de corte axial.
La conicidad del diámetro interno del núcleo hacia el vástago aumenta la rigidez dinámica de la herramienta sin sacrificar la capacidad de viruta en la punta.
Utilice filos ultra-afilados, ángulos de desprendimiento positivos altos y de dos a tres canales abiertos pulidos a espejo para prevenir el empaquetamiento de viruta y la soldadura del filo.
Fresas de carburo de cuatro a cinco canales de paso variable con amplias guías de incidencia radial y recubrimientos PVD resistentes al calor soportan el calor de corte extremo.
Diámetros de núcleo gruesos, preparación de desprendimiento negativo o neutro y labios de corte microafilados absorben impactos severos.
Canales de compresión especializados o patrones de moleteado diamantado cortan las fibras abrasivas de forma limpia sin delaminación de capas.
Bauron Precision Tools fabrica todo el espectro de geometrías de fresado, agrupadas por aplicación. Cada diagrama de categoría se acompaña de los tipos específicos de fresa que contiene.

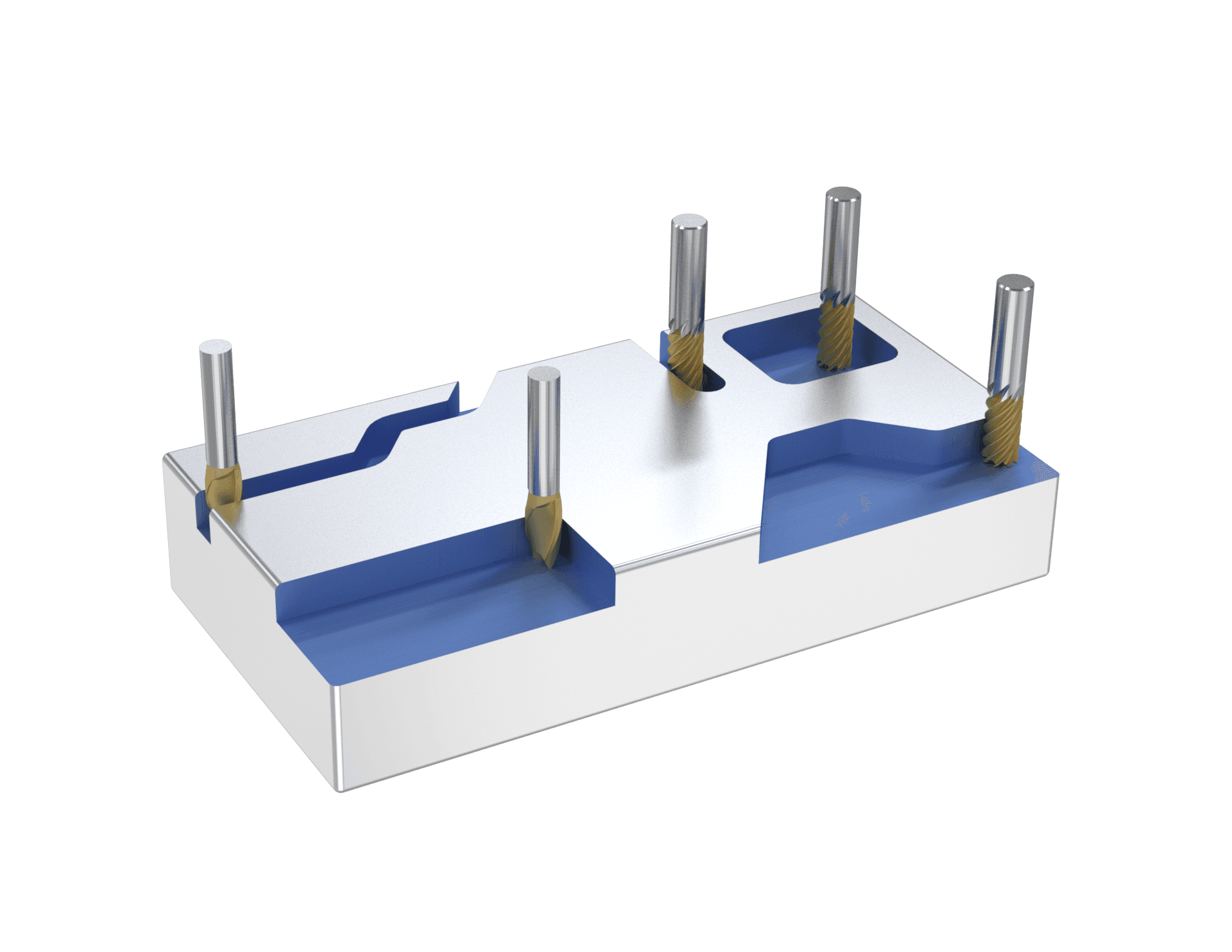

Cortadores estándar para fresado, corte y conformado cotidianos.

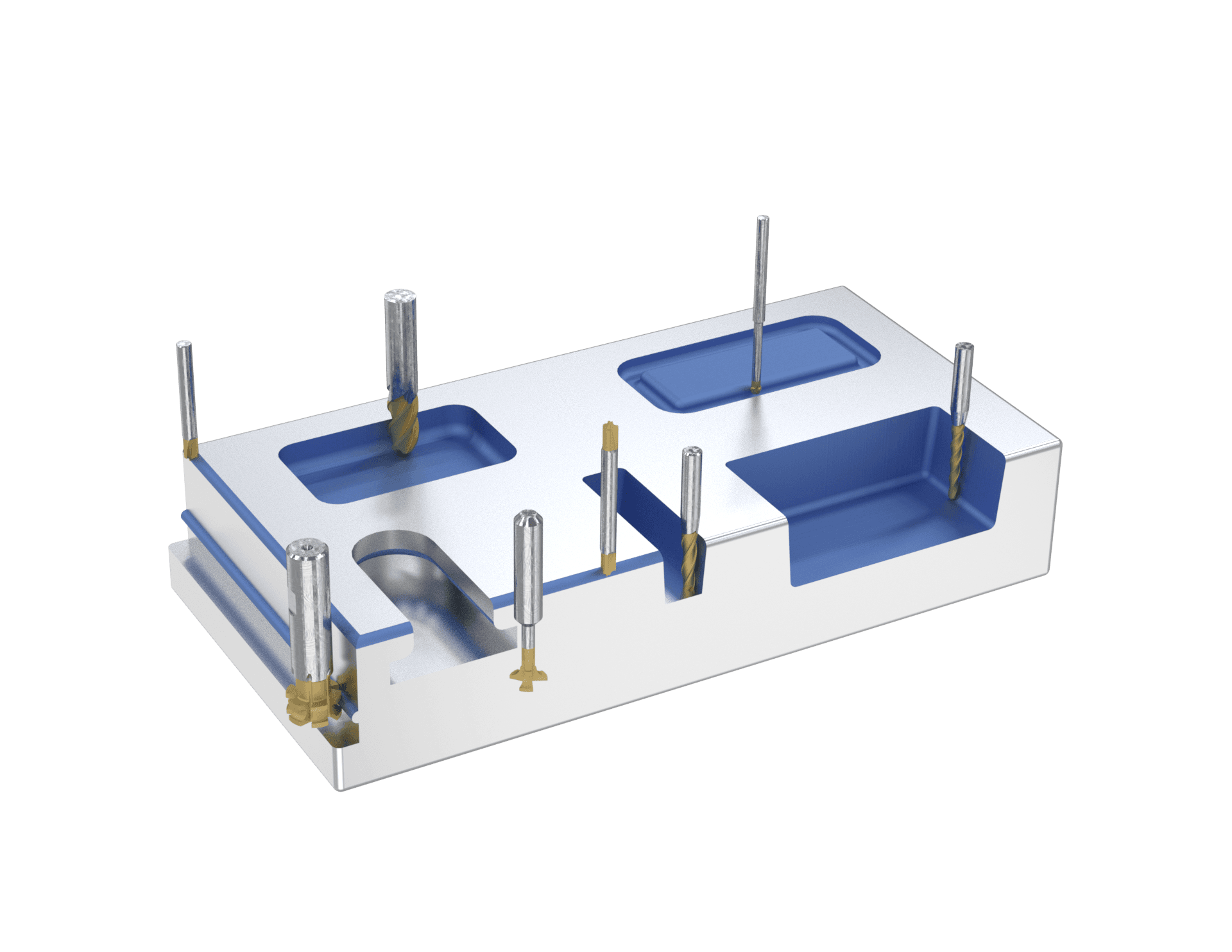

Geometrías de radio y conicidad para esculpir superficies y perfiles 3D.

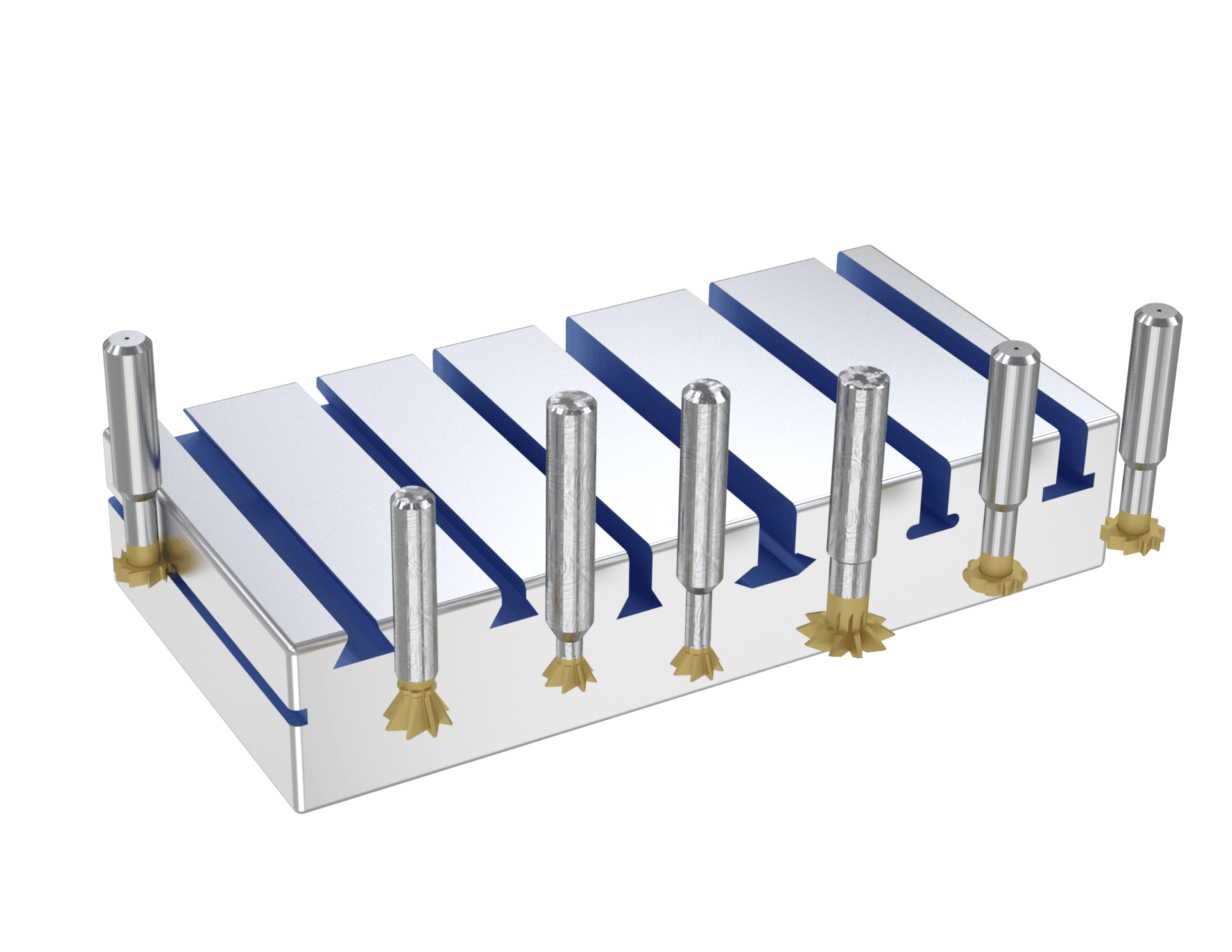

Fresas de cola de milano, de ángulo y de chavetero para ranuras y canales.

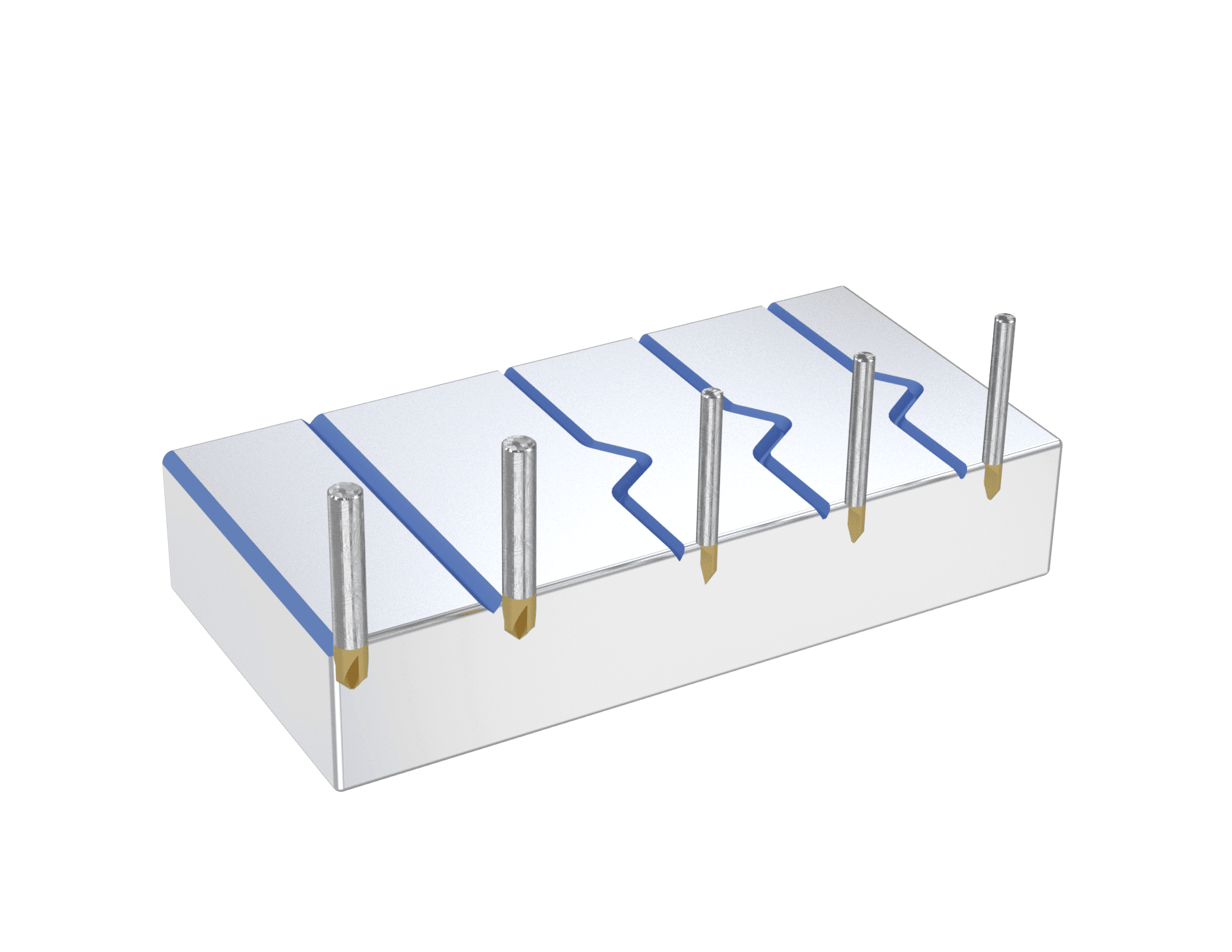

Puntas puntiagudas y redondeadas para biselado, grabado y detalles finos.

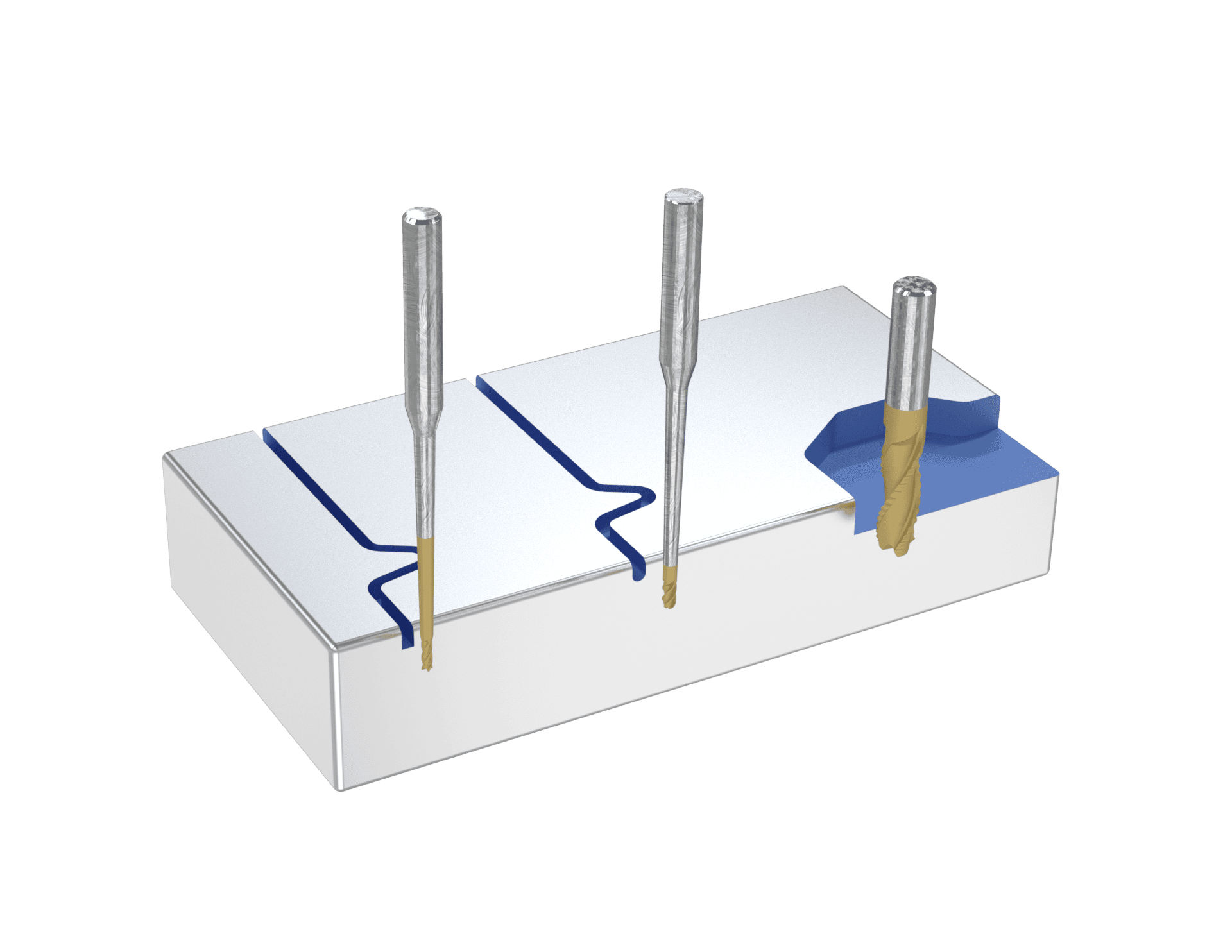

Geometrías de holgura adicional y control de viruta para pasadas de acabado.

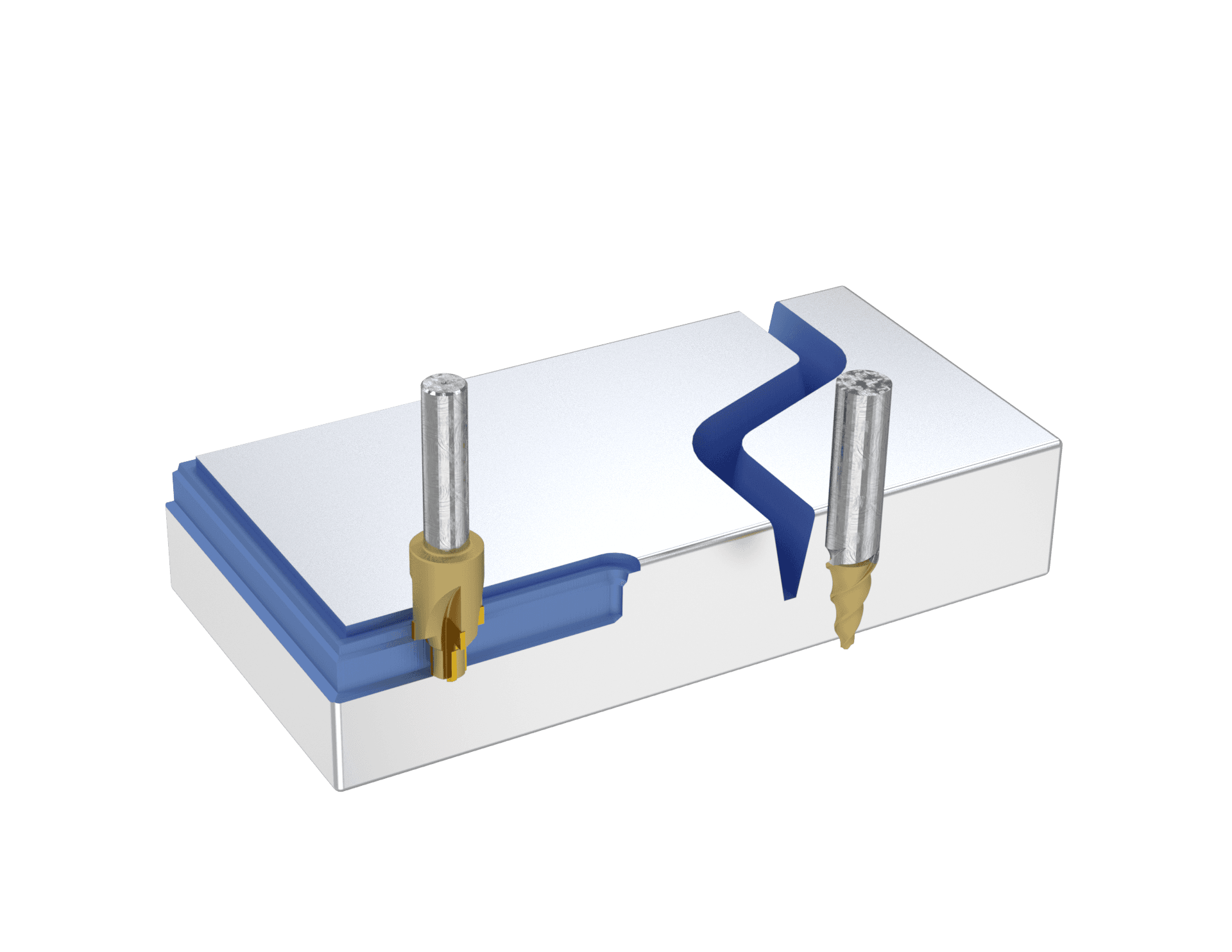

Herramientas de precisión para cavidades, matrices, moldes y pasajes internos.

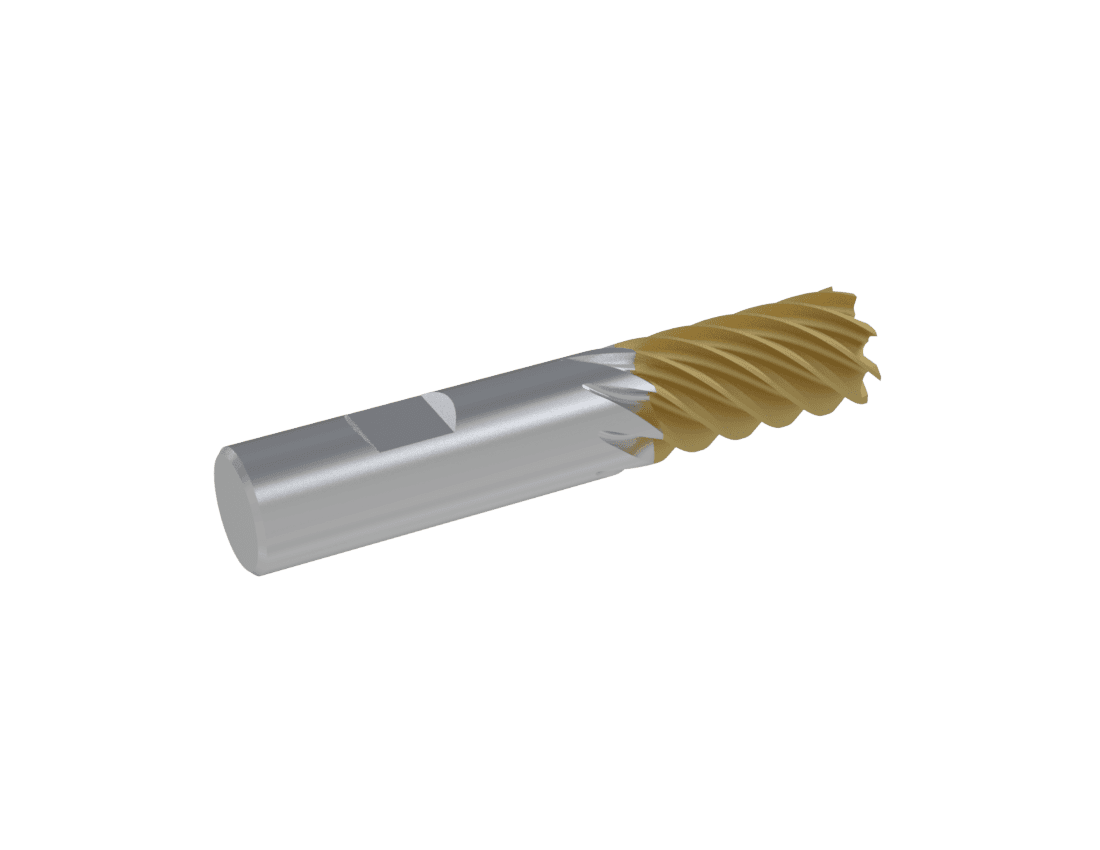

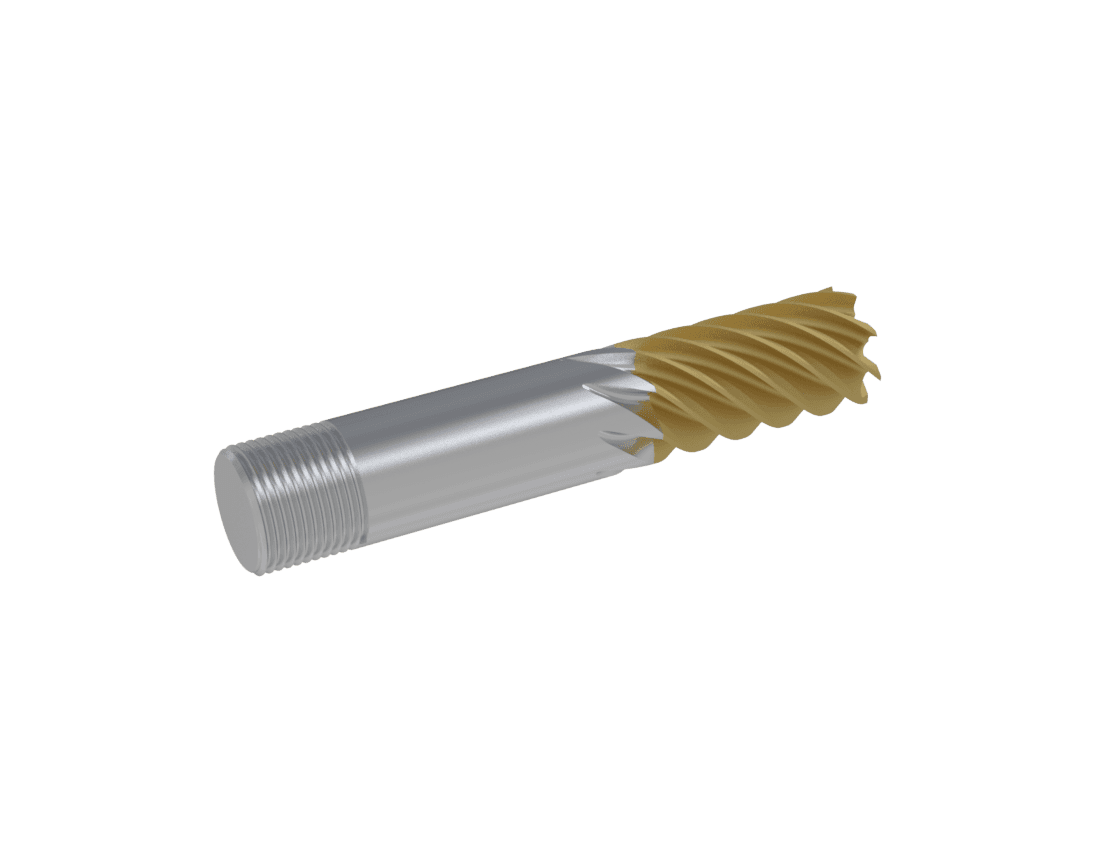

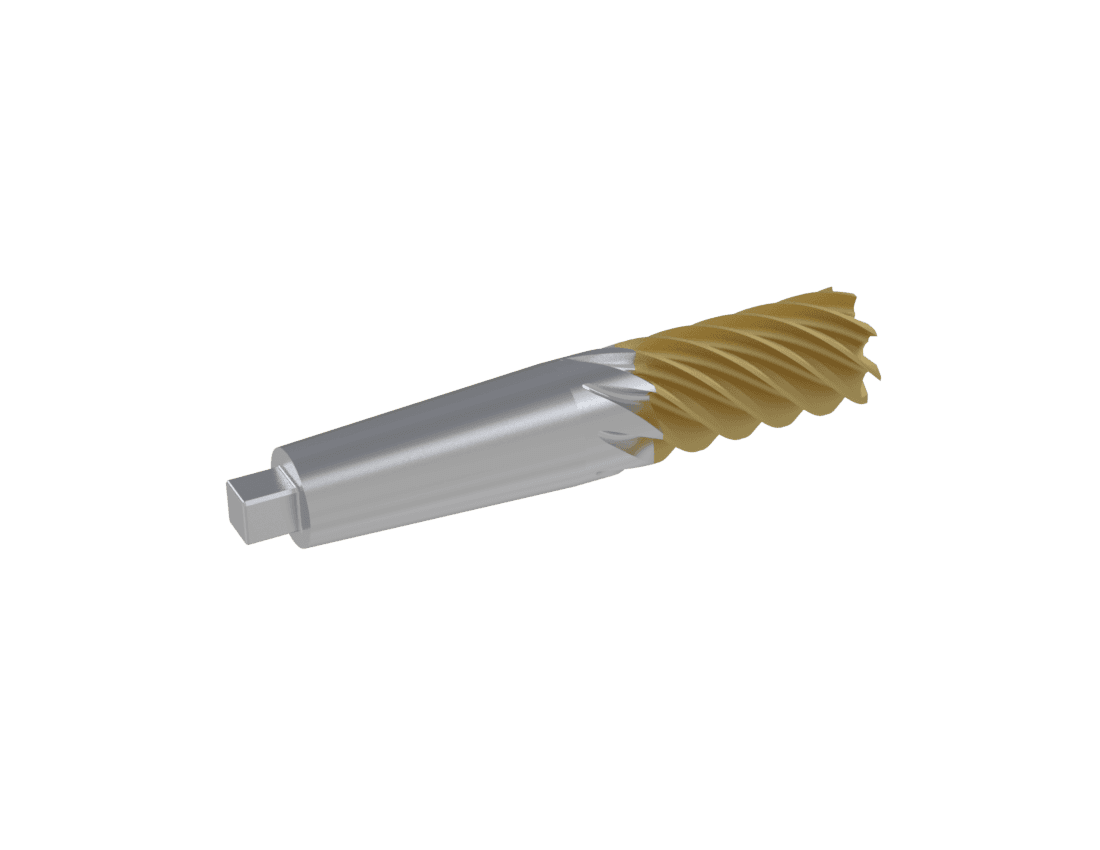

Cada fresa Bauron puede fabricarse con la interfaz de vástago que mejor se adapte a su máquina y portaherramientas. Cada tipo de vástago se muestra con su método de montaje y dónde ofrece mejor rendimiento.
Un ángulo de hélice mayor crea una acción de cizallamiento más suave y extrae las virutas de cavidades profundas, siendo adecuado para materiales no férricos. Los ángulos de hélice menores proporcionan mayor resistencia del diente y resisten las fuerzas de elevación axial, lo cual beneficia al perfilado de aceros tenaces.
El diámetro del núcleo determina la rigidez estructural. Un núcleo mayor aumenta la resistencia de viga y contribuye a prevenir la deflexión y las vibraciones durante cortes pesados, pero reduce el espacio de canal disponible para la evacuación de viruta.
Sí. Bauron diseña herramientas de corte a medida con geometrías de canal específicas, canales de paso variable, radios de esquina personalizados y holguras de cuello especializadas directamente a partir de planos CAD.
Los recubrimientos PVD avanzados como AlTiN, DLC o nACo actúan como barreras térmicas y de fricción. Permiten que las herramientas funcionen a mayores metros por minuto de superficie, preservando la geometría rectificada de precisión bajo el recubrimiento. Dado que un recubrimiento solo rinde sobre un sustrato adecuado, se selecciona junto con los materiales para herramientas CNC de base.
Las normas y documentos de referencia en los que se basa la información de esta página. Los enlaces abren el sitio del editor en una nueva pestaña.
Define los términos del filo de corte, los planos de referencia y los ángulos de la herramienta y de trabajo, como los ángulos de desprendimiento y de incidencia.
Especifica las dimensiones generales de las fresas de extremo plano y de punta esférica y de las fresas para ranurar, con vástago cilíndrico liso, con plano de sujeción o roscado.
Estudio revisado por pares en el que fresas optimizadas de hélice variable y paso variable multiplicaron aproximadamente por cinco la estabilidad frente a las vibraciones autoexcitadas respecto a una herramienta convencional.
Artículo de síntesis del CIRP sobre los métodos de supresión de vibraciones autoexcitadas, incluidos los enfoques basados en el diseño de la herramienta, con pautas para elegir uno según el problema.
Especifica las dimensiones de los vástagos cilíndricos para fresas con uno o dos planos de sujeción (tipo Weldon).
