Serie de portaherramientas motorizados axiales
Portaherramientas motorizados rectos en línea, alineados en paralelo al eje principal del husillo del torno, ideales para planeado, taladrado frontal, escariado y roscado axial.
Portaherramientas motorizados
Utillaje motorizado para tornos CNC: portaherramientas motorizados de alto par
Bauron fabrica soluciones de utillaje motorizado de alta precisión para tornos CNC, diseñadas para realizar fresado a alta velocidad, taladrado transversal, roscado descentrado y ranurado de chaveteros en una sola configuración de torneado.
Visión general técnica
Portaherramientas motorizados de alta rigidez para centros de torneado
La integración de utillaje motorizado en los centros de torneado CNC elimina configuraciones secundarias de fresado, reduce drásticamente los tiempos de ciclo totales por pieza y previene errores de excentricidad por refijación. En Bauron, nuestros portaherramientas motorizados se construyen con clasificación de equilibrado dinámico G2.5 (hasta 12 000 RPM), conjuntos de rodamientos precargados de servicio pesado y arquitecturas de engranaje cónico o planetario. Ya sea ejecutando pasadas de planeado, taladrado profundo axial o ranurado lateral en barra de aleación tenaz, nuestras unidades motorizadas ofrecen máxima transmisión de par, baja vibración del husillo y alta precisión posicional. Este enfoque de mecanizado completo en una sola operación es adecuado para ejes, cubos y carcasas torneados para el sector de la automatización.
Configuraciones de herramientas motorizadas
Cartera completa de utillaje motorizado
Portaherramientas motorizado radial de cabezal angular

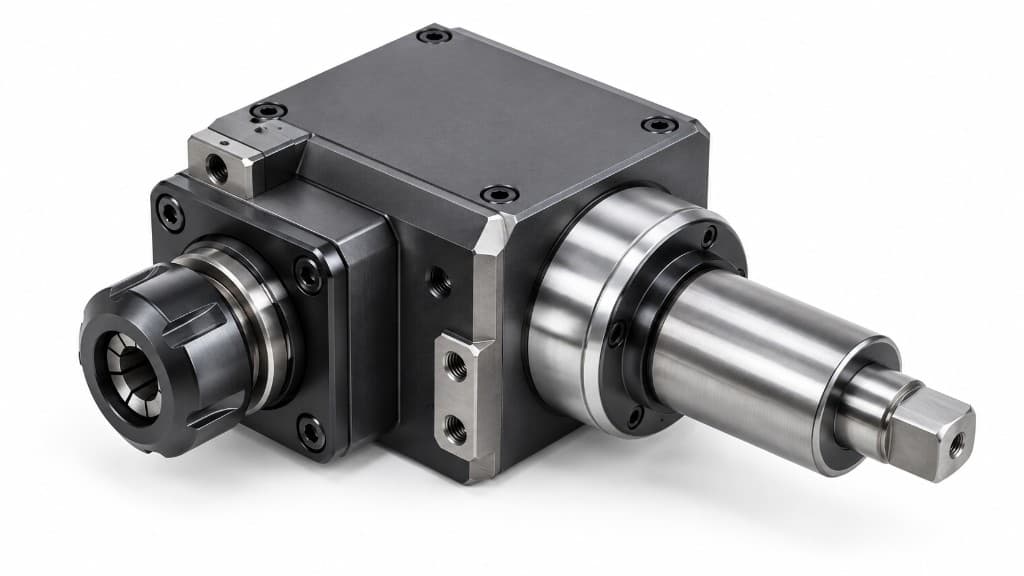

Portaherramientas motorizado en ángulo recto para ranurado lateral, taladrado transversal y perfilado del diámetro exterior en tornos CNC; su pinza ER también puede alojar una broca a medida para diámetros de agujero transversal no estándar.
Serie de portaherramientas motorizados radiales (90°)
Portaherramientas motorizados en ángulo recto, posicionados perpendicularmente al eje principal del husillo, optimizados para ranurado lateral, taladrado transversal, fresado de chaveteros y perfilado del diámetro exterior.
Portaherramientas axiales de roscado (limitadores de par)
Embrague de par ajustable y mecanismo de compensación axial que contribuye a prevenir la rotura del macho durante el roscado de agujeros ciegos.
Árboles radiales para plato y fresas frontales
Portaherramientas de árbol a 90° rígidos, diseñados para planeado pesado, achaflanado y ranurado ancho con plaquitas indexables.
Unidades de relación de velocidad alta (multiplicadores 1:2)
Portaherramientas axiales con multiplicación por engranajes que alcanzan hasta 12 000 RPM para microfresado y taladrado fino de carburo en componentes médicos y de moldería.
Compatibilidad de torreta
Interfaces de torreta de precisión e integración de refrigerante de alta presión
Interfaces de torreta BMT (BMT45–BMT75)
Bases de montaje con chaveta de servicio pesado que ofrecen alta rigidez estructural y excepcional transmisión de par bajo cargas de corte pesadas.
Interfaces de torreta VDI (VDI30–VDI50)
Sistemas de montaje con vástago dentado de precisión que permiten cambios rápidos de herramienta y alineación angular versátil.
Narices de salida y sistemas de pinzas
Portapinzas ER (ER25, ER32) para herramientas para máquinas CNC de mango cilíndrico, árboles para fresas frontales e interfaces modulares de adaptador de cambio rápido.
Refrigerante pasante de alta presión
Canales de refrigerante internos sellados para soportar 20 a 30 bar de presión continua, con opciones de alta presión preparadas para operaciones de hasta 70 bar.
Ingeniería a medida
Portaherramientas adaptados e ingeniería a medida
Cuando las unidades motorizadas estándar de catálogo no pueden ajustarse a los límites del cerramiento de la máquina o cumplir requisitos especiales de desplazamiento del husillo, Bauron ofrece servicios de ingeniería a medida respaldados por sus capacidades de fabricación de herramientas a medida. Nuestro equipo técnico diseña portaherramientas motorizados a medida adaptados a su modelo de máquina específico:

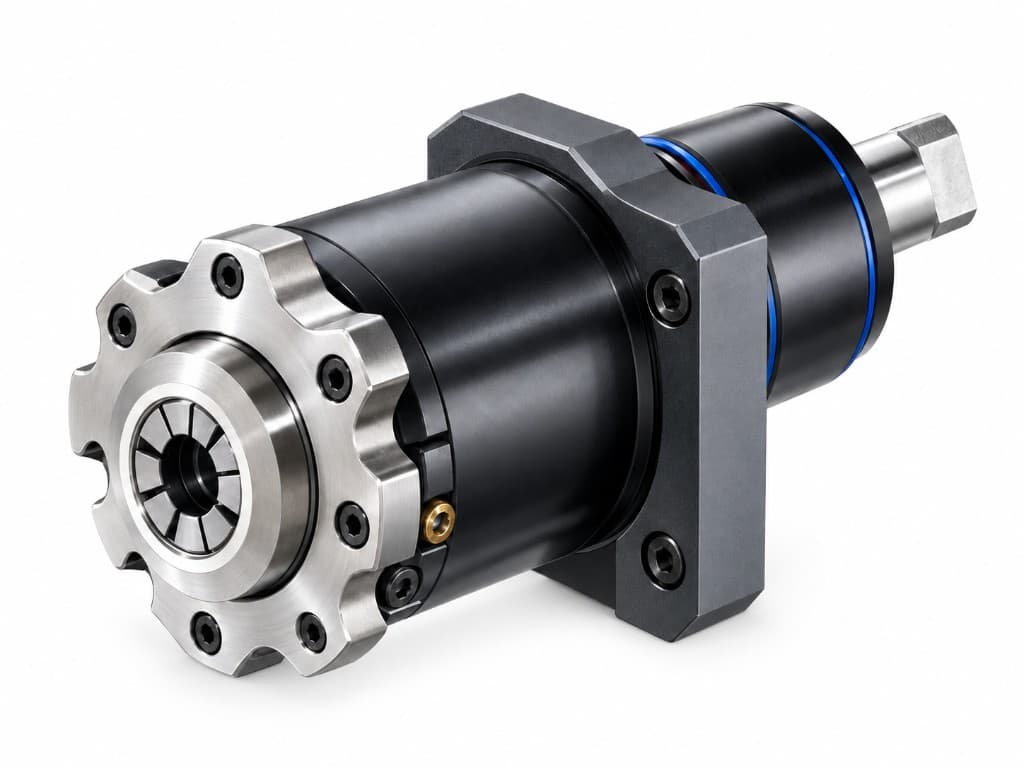

Unidad motorizada axial de alta velocidad
Portaherramientas axial con multiplicación por engranajes que alcanza altas RPM para microfresado y taladrado fino con carburo, muy adecuado para utillaje de carburo a medida de pequeño diámetro.
Relaciones de engranaje a medida
Transmisión directa 1:1, multiplicadores de velocidad 1:2 o reductores de alto par 2:1 adaptados a su operación.
Perfiles de cuerpo estrecho para holgura
Cuerpos con narices extendidas y perfiles de cuerpo delgado para tornos de multitorreta ajustados.
Narices de salida especializadas
Capto, HSK y diámetros de árbol a medida para adaptarse a su sistema de utillaje existente.
Interfaces de montaje a medida
Fabricadas directamente a partir de sus modelos CAD de máquina o planos de torreta.
Preguntas técnicas
Preguntas frecuentes
¿Cuál es la principal diferencia operativa entre un portaherramientas motorizado axial y uno radial?
Un portaherramientas motorizado axial alinea su herramienta de corte en paralelo al eje central del husillo del torno para realizar taladrado frontal, roscado y fresado frontal. Un portaherramientas motorizado radial posiciona la herramienta en ángulo recto de 90 grados respecto al eje central del husillo para ejecutar fresado lateral, taladrado transversal y fresado de chaveteros en el diámetro exterior.
¿Qué clasificación de equilibrado mantienen los portaherramientas motorizados Bauron?
Los portaherramientas motorizados estándar de Bauron tienen un equilibrado dinámico de G2.5 a 6 000 RPM, mientras que los modelos axiales de alta velocidad tienen un equilibrado de G2.5 a 10 000–12 000 RPM para minimizar la vibración del husillo y prolongar la vida útil de los rodamientos.
¿Se puede usar refrigerante pasante con los portaherramientas motorizados Bauron?
Sí. Nuestros portaherramientas motorizados disponen de canales de refrigerante internos equipados con juntas laberínticas de Viton y NBR, diseñados para presiones estándar de 20 a 30 bar y capaces de soportar configuraciones de alta presión de hasta 70 bar.
¿Cómo verifico si un portaherramientas motorizado es compatible con la torreta de mi torno CNC?
La compatibilidad depende del tipo de torreta de su máquina (BMT o VDI), el tamaño de la base (p. ej., BMT55 o VDI40), el tipo de arrastre y el patrón de orificios. Puede enviar el modelo de su máquina y las especificaciones de la torreta a Bauron para una revisión de compatibilidad gratuita.
Fuentes
Normas y referencias
Las normas y documentos de referencia en los que se basa la información de esta página. Los enlaces abren el sitio del editor en una nueva pestaña.
- ISO 10889-1:2004 — Portaherramientas con vástago cilíndrico — Parte 1: Vástago cilíndrico, alojamiento de posicionamiento — Condiciones técnicas de suministro (se abre en una nueva pestaña)ISO
Especifica las dimensiones de intercambiabilidad del vástago cilíndrico y del alojamiento de posicionamiento en la torreta de los portaherramientas tipo VDI, principalmente para tornos.
- ISO 15488:2003 — Pinzas con ángulo de ajuste de 8 grados para vástagos de herramientas — Pinzas, tuercas y dimensiones de acoplamiento (se abre en una nueva pestaña)ISO
Especifica las dimensiones, los materiales y la designación de las pinzas de 8°, las tuercas y los alojamientos de los portapinzas, el sistema conocido comúnmente como pinzas ER.
- ISO 21940-11:2016 — Vibraciones mecánicas — Equilibrado de rotores — Parte 11: Procedimientos y tolerancias para rotores con comportamiento rígido (se abre en una nueva pestaña)ISO
Define el desequilibrio residual admisible y los grados de calidad de equilibrado, como G2.5, que se utilizan para especificar los portaherramientas rotativos.
- ISO 12164-1:2023 — Interfaz de cono hueco con superficie de contacto en brida — Parte 1: Vástagos de los tipos A, AB, C, CB y EB (se abre en una nueva pestaña)ISO
Especifica las dimensiones de los vástagos de cono hueco HSK, la interfaz de herramienta utilizada en fresadoras, taladradoras, tornos y rectificadoras.
- ISO 26623-1:2020 — Interfaz de cono poligonal con superficie de contacto en brida — Parte 1: Dimensiones y designación de los vástagos (se abre en una nueva pestaña)ISO
Especifica los vástagos de cono poligonal para el cambio manual y automático de herramientas en tornos, fresadoras y máquinas de torneado-fresado.
Soporte de aplicación
Aumente la productividad de su centro de torneado CNC
Potencie la producción de su torno con utillaje motorizado de ingeniería de precisión para tornos CNC. Contacte con Bauron hoy para consultar con un ingeniero de aplicaciones, verificar la compatibilidad de la torreta o solicitar un presupuesto de utillaje a medida.
Del detalle de la aplicación a la herramienta lista para producción.
Bauron colabora con los fabricantes para revisar la geometría de la herramienta, el sustrato, el recubrimiento, el voladizo, las condiciones de la máquina y los requisitos de producción en utillaje CNC estándar y a medida.
Envíe sus requisitos
