Por herramientas CNC a medida se entiende cualquier herramienta de corte (una fresa, una broca, un macho de roscar, un escariador o una herramienta de forma) diseñada y rectificada según la geometría, el material y la tolerancia exactos de un trabajo de mecanizado concreto, en lugar de comprarse de catálogo. Los fabricantes recurren a las herramientas CNC a medida y a servicios de diseño de herramientas CNC profesionales cuando las herramientas de corte estándar no llegan a un elemento, no mantienen una tolerancia o no trabajan lo bastante rápido para mantener bajo control el coste por pieza. En resumen, unas herramientas CNC de precisión fabricadas para su pieza pueden sustituir a varias herramientas estándar, acortar los tiempos de ciclo y hacer que los resultados sean repetibles desde la primera pieza hasta la número diez mil.
¿Qué son las herramientas CNC a medida?
Las herramientas CNC a medida son herramientas de corte específicas para una aplicación, diseñadas en función del plano de la pieza, del material que se mecaniza y de la configuración de la máquina. Una herramienta estándar está pensada para hacer muchos trabajos de forma aceptable. Una herramienta a medida está pensada para hacer un solo trabajo extremadamente bien.
Los ingenieros pueden personalizar casi todos los elementos de la herramienta:
- Geometría: Diámetro, longitud de corte, alcance, alivio de cuello, radio de esquina, número de filos, ángulo de hélice y ángulo de punta.
- Sustrato: Calidad de metal duro integral o HSS-Co, elegida en función del material que se mecaniza.
- Recubrimiento: Recubrimientos PVD como AlTiN, DLC o nACo, adaptados a las condiciones de calor, desgaste y flujo de viruta.
- Forma y función: Brocas escalonadas, herramientas combinadas, pasos de rosca especiales o un perfil rectificado para reproducir el contorno de la pieza.
- Suministro de refrigerante: Canales de refrigeración interna para agujeros profundos y una mejor evacuación de la viruta.
Herramientas CNC a medida frente a herramientas estándar
Las herramientas estándar se fabrican para una compatibilidad amplia, de modo que sirven para muchos trabajos, pero rara vez son óptimas para uno en concreto. Las herramientas CNC a medida parten del plano de su pieza, del material y de su máquina, lo que permite a los ingenieros ajustar cada cota a la tarea. Esa diferencia se nota en el tiempo de ciclo, el control de tolerancias y la vida útil de la herramienta. La contrapartida es un precio inicial más alto, por lo que la elección correcta depende de la complejidad de la pieza y del volumen de producción. La tabla siguiente compara ambas opciones punto por punto.
| Criterio | Herramienta estándar de catálogo | Herramienta CNC a medida |
|---|---|---|
| Base del diseño | Uso general | Su pieza, su material y su máquina |
| Operaciones por herramienta | Normalmente una | Puede combinar varias en una sola pasada |
| Control de tolerancias | Limitado a las especificaciones de catálogo | Rectificada a la tolerancia que usted exige |
| Ideal para | Elementos habituales, series cortas | Elementos complejos, producción repetitiva |
| Coste inicial | Más bajo | Más alto, normalmente compensado por un menor coste por pieza |
¿Por qué necesitan los fabricantes herramientas CNC a medida?
Los fabricantes necesitan herramientas CNC a medida cuando las herramientas estándar se convierten en el cuello de botella de la calidad, la velocidad o el coste.
Los seis motivos más habituales son:
- Elementos de pieza complejos: Las cavidades profundas, los destalonados, los contornos aeroespaciales y las roscas no estándar a menudo no pueden alcanzarse ni conformarse con herramientas de catálogo. Un perfil a medida, un alcance mayor o un paso especial resuelven el problema directamente.

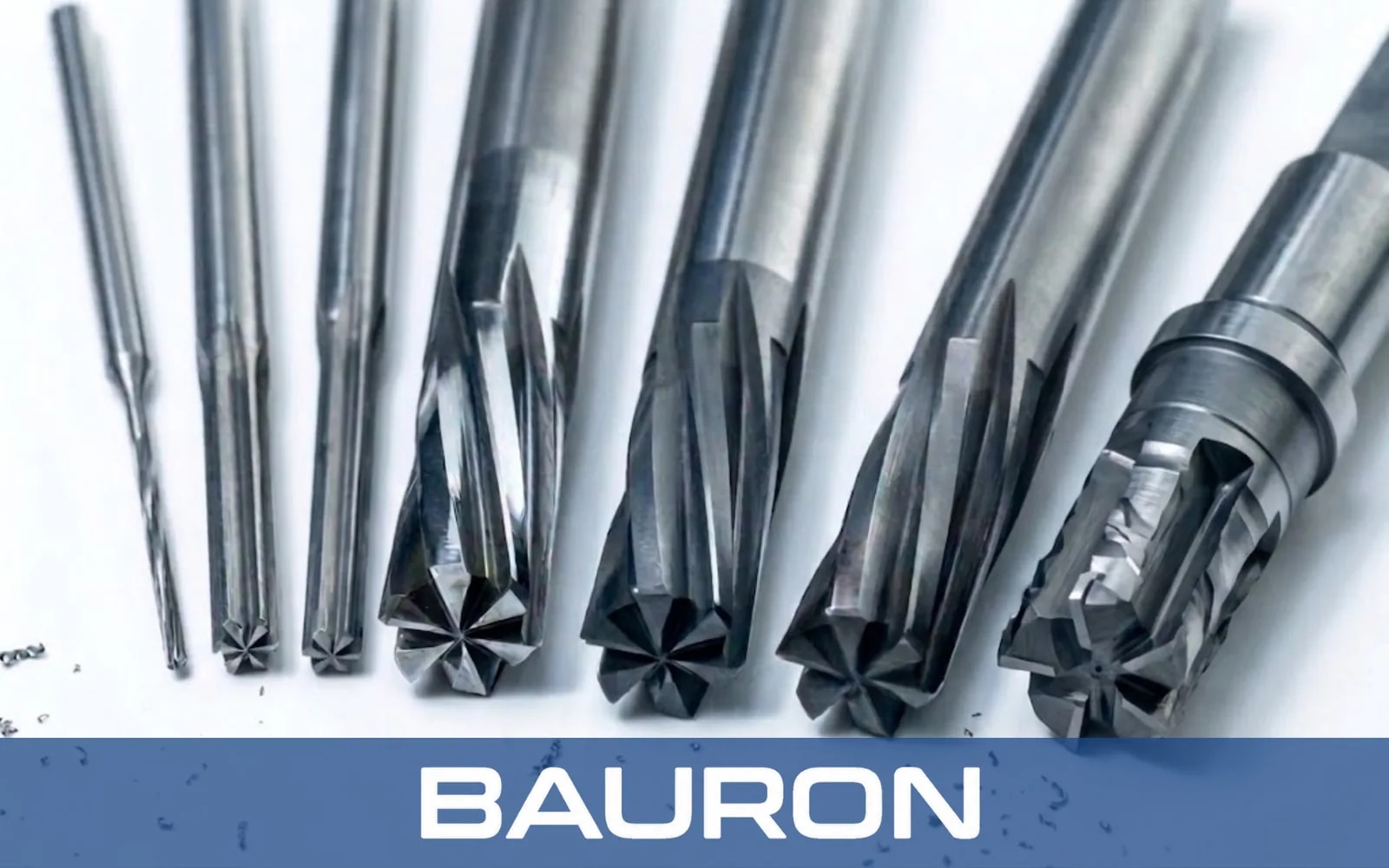

- Tolerancias más estrechas: Los escariadores rectificados para una aplicación concreta, por ejemplo, pueden tener un paso desigual entre filos para suprimir el chatter y lograr una precisión H7 en el agujero que las herramientas de uso general difícilmente mantienen.
- Tiempos de ciclo más cortos: Una herramienta combinada puede taladrar, achaflanar y realizar un avellanado cilíndrico en una sola pasada. Menos cambios de herramienta significan menos tiempo de inactividad y más producción.
- Mayor vida útil de la herramienta: Una calidad de metal duro, una preparación del filo y un recubrimiento adecuados al material de la pieza minimizan el desgaste, el filo recrecido y la rotura prematura de la herramienta.
- Producción repetible: Cuando una herramienta se fabrica según una especificación documentada, cada lote rinde igual. Esa uniformidad es importante en operaciones automatizadas de gran volumen que funcionan sin operarios.
- Menor coste por pieza: Una herramienta a medida cuesta más al principio, pero el ahorro en tiempo de ciclo, piezas rechazadas, retrabajos y cambios de herramienta suele superar la diferencia a lo largo de una serie de producción.
Cómo funciona el proceso de diseño de herramientas CNC a medida
Un proyecto de utillaje a medida bien gestionado pasa del plano a la herramienta verificada en cinco etapas:
- Revisión de requisitos y del planoLos ingenieros evalúan sus archivos, el material de la pieza, la máquina y las tolerancias objetivo para confirmar la viabilidad.
- Ingeniería de la herramientaEl equipo elige el sustrato, ajusta el ángulo de hélice y la geometría de las flautas y selecciona el recubrimiento más adecuado para la aplicación.
- Rectificado de precisiónLa herramienta se rectifica en rectificadoras CNC multieje, idealmente con medición en proceso para mantener las cotas.
- Inspección y documentaciónSe verifican el perfil, el descentrado y la concentricidad, y se entregan certificados como un informe de ensayo de materiales (MTR) o un certificado de conformidad (CoC).
- Primero prototipo, después producciónUna serie de muestra valida el rendimiento en su máquina antes de que el diseño pase a producción repetitiva.
Cómo elegir servicios de diseño de herramientas CNC (y por qué los fabricantes eligen Bauron)
El socio adecuado ofrece solidez técnica, calidad verificada y flexibilidad para escalar la producción.
Busque un proveedor que ofrezca:
- Diseños revisados por ingenieros, no una simple tramitación de pedidos.
- Sistemas de calidad con inspección y trazabilidad completas.
- Tamaños de lote flexibles, desde un único prototipo hasta series de gran volumen.
- Soporte de aplicación tras la entrega, incluidos avances, velocidades y resolución de problemas.
Bauron, fabricante de herramientas de precisión, se organiza en torno a estos requisitos:
- Cuatro familias de herramientas a medida: fresas, brocas, machos y escariadores, cada una con su propio formulario en línea de solicitud de diseño.
- Revisión de ingeniería en cada solicitud, además de recomendaciones para mejorar la fabricabilidad y la rentabilidad.
- Fabricación con certificación ISO 9001:2015, con inspección óptica y por CMM al 100 % antes del envío.
- Documentación completa: MTRs, CoCs y trazabilidad por colada.
- Sin cantidad mínima de pedido para prototipos, además de repetibilidad entre lotes en programas de gran volumen.
- Ingeniería de aplicaciones, como la revisión de trayectorias CAM, la optimización de avances y velocidades y el análisis de la causa raíz del chatter.
- Alcance global: clientes atendidos en más de 80 países.
Conclusión: las herramientas CNC a medida convierten los límites del mecanizado en ventajas
Las herramientas CNC a medida ofrecen a los fabricantes una herramienta creada para su pieza exacta, en lugar de una solución de compromiso sacada de un catálogo. El resultado son ciclos más rápidos, tolerancias más estrechas, una mayor vida útil de la herramienta y un menor coste por pieza. Si las herramientas de corte estándar limitan su calidad o su productividad, las herramientas CNC a medida diseñadas por ingenieros experimentados suelen ser la solución más directa.
¿Tiene una pieza que las herramientas estándar no pueden resolver? Envíe su plano al equipo de ingeniería de Bauron. Recibirá una revisión de viabilidad y un presupuesto para una fresa, broca, macho o escariador a medida, tanto si necesita un único prototipo como una serie de producción completa. Solicite un presupuesto a medida o consulte a un ingeniero para hablar hoy mismo de su aplicación.
